Ein SONY MDS JE440 vom Elektroschrott lies sich nicht einschalten, nur die Standby-LED leuchtete und das Laufwerk machte surrende Geräusche. Reparaturwert hatte das Gerät schon insofern, dass es ein MDLP-fähiger Recorder & Player war. Außerdem wäre es möglich, einen optischen Ausgang nachzurüsten und damit quasi das Schwestermodell JE640 nachzubauen.
Teardown und Fehlersuche

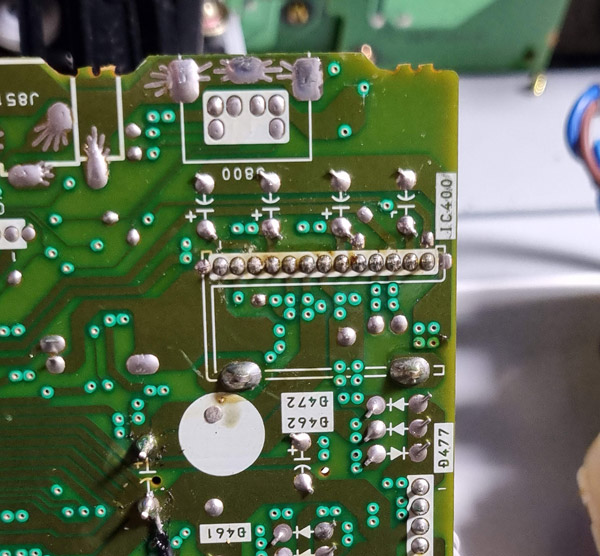

Die Elektronik im Inneren sah übersichtlich aus: Ein Power-Board mit Trafo und 2 Relaise, das Mainboard, eine Fronpanel-Board und das Laufwerk. Einer der beiden großen Elkos sah leicht gebläht aus und nachdem in einem Service-Bullet diese Elkos als mögliche Fehlerursache aufgeführt wurden, tauschte ich beide gegen neue mit 10.000µF aus. Leider brachte dies noch keine Besserung. Die Spannungen am großen Spannungskonverter-IC (LA5643) waren soweit im Rahmen, bis auf die 12V-Schiene, die etwas zu niedrig war. Sie veränderte sich zudem mit dem Surren des Motors.
Ein abstecken es Laufwerks brachte auch keine Besserung: Jetzt klickte das Relais im Sekundentakt. Ich schaute mit das Laufwerk genauer an und fand den Hauptspindelmotor, wie er mit Resten eines angerissenen Riemens kämpfte. Ich entfernte den Riemen-Rest und half dem Laufwerksschlitten in seine Endposition zu fahren. Nachdem es hier hörbar eingerastet war, verstummte der Motor und das Gerät schaltete sich ein. Das Grundproblem war also wohl tatsächlich der gerissene Riemen : So versuchte das Gerät vergeblich, das Laufwerk in die Endstellung zu bringen und blockierte das die Möglichkeit, das Gerät überhaupt einzuschalten.
Fix
Ich zog einen kleinen Haushaltsgummi um die Wellen und testete den Einzug mit einer Minidisk, die jetzt problemlos eingezogen wurde. Der TOC wurde gelesen und der erste Track abgespielt. Nur beim Auswurf hakte die Mechanik noch, der Gummi hatte wohl zu wenig Griffigkeit.
Um das Problem final zu Beheben bestellte ich einen Satz Riemen aus China.
